中试型中药材逆流提取流水线

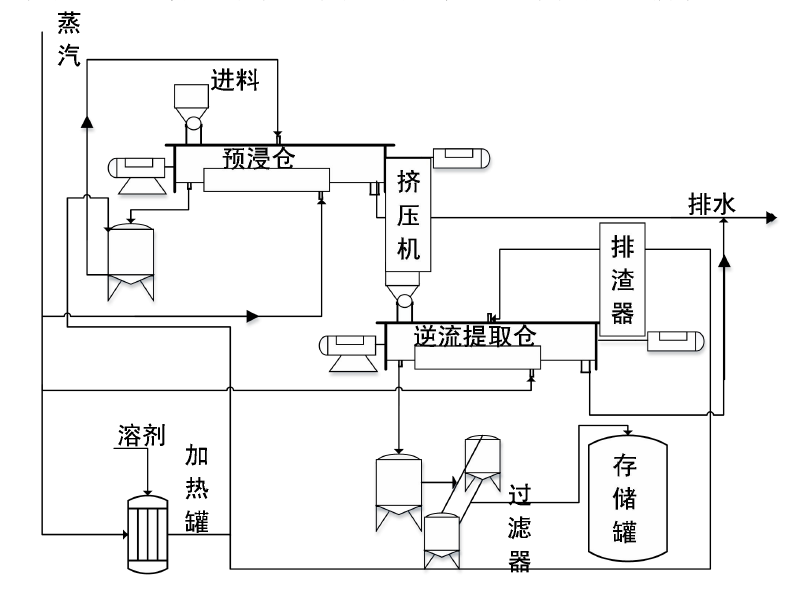

       连续逆流超声提取装置主体主要由三部分组成，分别为预浸装置部分、螺旋超声提取部分和罐装置部分。物料通过进料口首先进入预浸装置的舱体中，通过一定温度的溶剂浸泡，物料不断软化、膨胀，并且不断吸收溶剂。充分吸收溶剂的物料进入挤压机，经过挤压物料开始变得松散、柔软，这样在逆流提取时溶剂更容易进入物料的生物组织之中，便于提取。挤压后，物料进入逆流提取装置，在溶剂和超声波的作用下充分溶解，最后物料的残渣经过排渣器排出。新鲜的溶剂进入加热罐中，在蒸汽的加热下，溶剂逐渐升温，达到逆流提取所需的温度后进入逆流提取装置，有效成分在溶剂的作用下充分溶解，然后进入储罐，沉淀后提取液经过双联过滤器存储到存储罐中。预浸舱体中的溶剂来自于一个中间储罐，舱体中的溶剂始终处于一种动态平衡的状态，当溶剂过多时则重新回流到中间储罐中。预浸装置采用双层结构，内部为筒状，外部为长方体，两层形成夹层用于蒸汽加热，预浸舱体内部采用双螺旋推进结构，内部设有蒸汽喷淋装置和溶剂喷淋装置，通过该装置可以使溶剂与物料充分混合到一起，进一步使物料软化，减少浸出周期，同时螺旋结构与喷淋装置可以减少物料的漂浮。

     进料装置采用筒状结构，内部为单螺旋结构，一端采用漏斗形状结构，方便物料的填充，同时螺旋结构由减速机带动旋转推动物料从另一端进入到预浸装置中，由于减速机频率可控，进而控制对物料的添加，使物料中有效成分得到充分的提取。

    单螺旋提取装置同样为双层结构，舱体类似于预浸舱体，外部存在用于加热的蒸汽夹层，但是内部采用单螺旋推进的结构，通过螺旋推进器的转动以及液位差使得物料的运动的方向与溶剂的方向相反，进而实现溶液的提取。在提取舱体中安装有超声源，当物料流过超声源的时候，在超声的作用下植物中的有效成分可以加快溶解到溶剂中去。单螺旋提取装置物理结构保证舱体中原液的浓度差，提取物浸出率达到 90%甚至更高，与类似设备相比极大的节约了提取时间。
